射频同轴连接器知多少（上）

       射频同轴连接器作为最古老也是应用最广的电缆间连接装置，从1930至今，已有接近百年的历史。在这近百年的发展中，从最初的100MHz以下频段使用的VHF连接器，到如今可应用在140GHz的0.8mm同轴连接器，同轴连接器经过了巨大的发展，也具有多种多样的性能和形态，应用在不同的场景中。本文梳理总结一下常用的同轴连接器种类和特性，供使用参考。

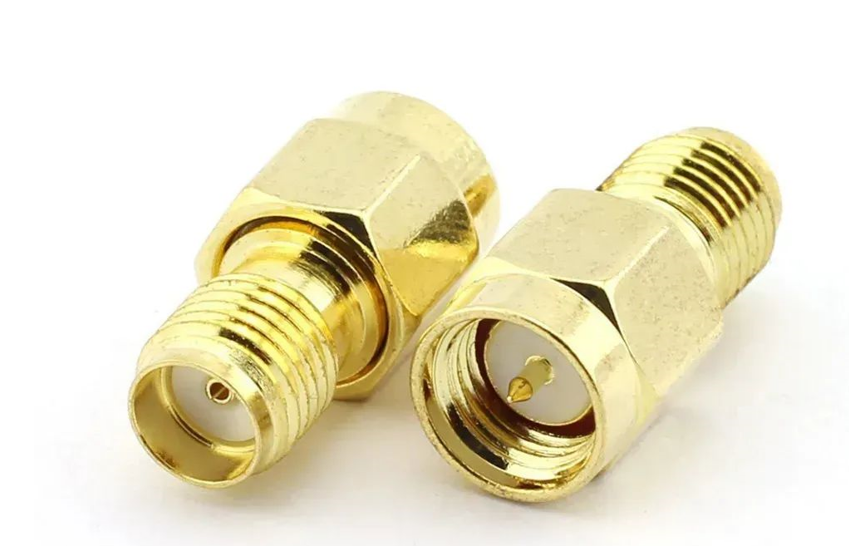

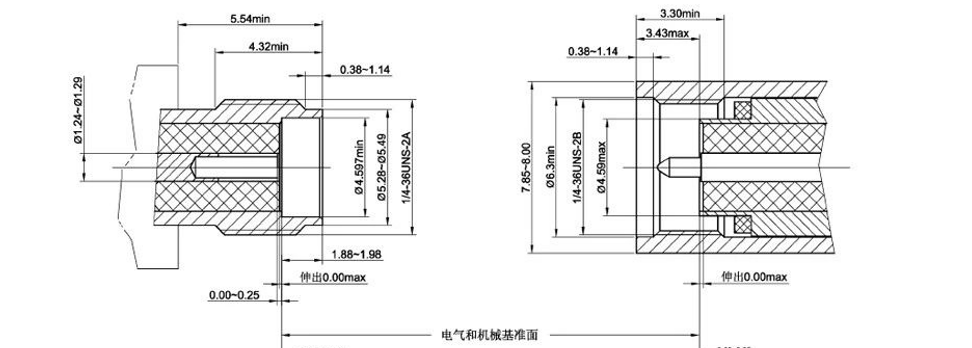

1.    SMA连接器

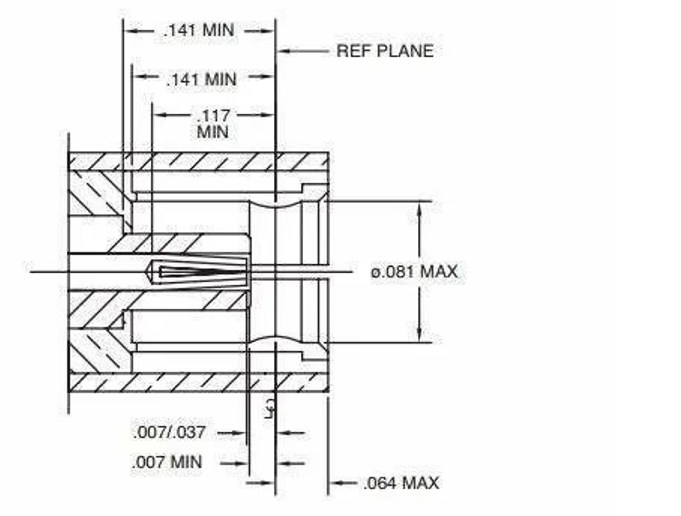

                  SMA连接器是应用最为广泛的同轴连接器，在通信设备和测试设备中几乎无处不在。标准SMA连接器的特征阻抗为50Ω，采用螺纹连接方式，提供良好的机械强度和电气连接。通常的使用频率范围是DC到18 GHz，某些高性能版本甚至可以达到26.5 GHz。SMA连接器由金属外壳和内导体，以及中间起绝缘和支撑作用的PTFE组成。

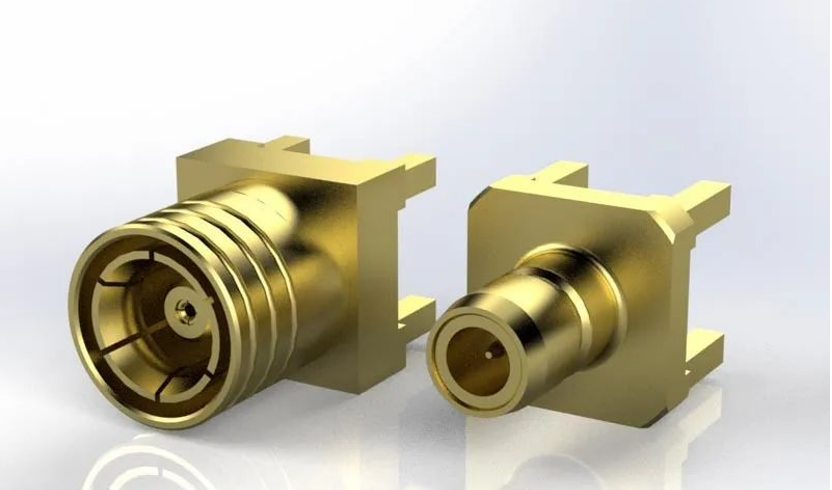

2.SMB连接器      SMB是一种小型的同轴连接器，具有体积小、重量轻、使用方便、电性能优良等特点。SMB连接器的特征阻抗有50Ω和75Ω两种，采用推入锁紧式，通常的使用频率范围是DC到4GHz。SSMB连接器是SMB连接器的小型化版本，频率范围可以达到12GHz。

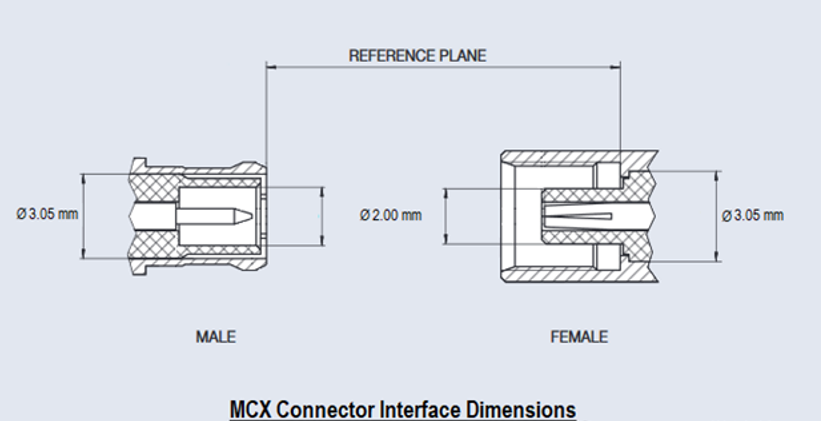

3.MCX连接器

       MCX连接器是特征阻抗为50Ω的同轴连接器，采用与SMB连接器相似的推入锁紧式，但是体积比SMB连接器更小，工作频率范围也更高，达到6GHz，广泛使用于电信系统及无线和 GPS 应用。MMCX连接器是比MCX连接器尺寸更小的连接器，具有与MCX连接器相似的性能。

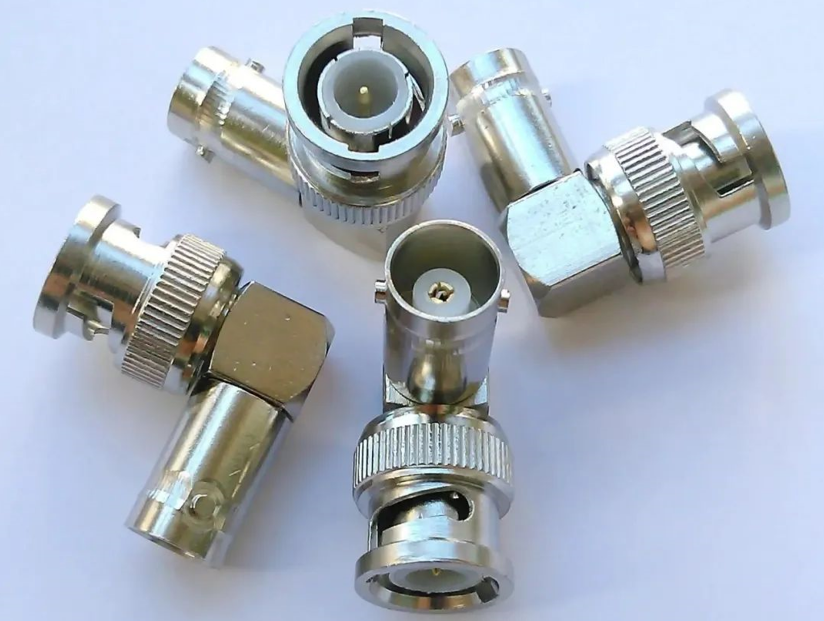

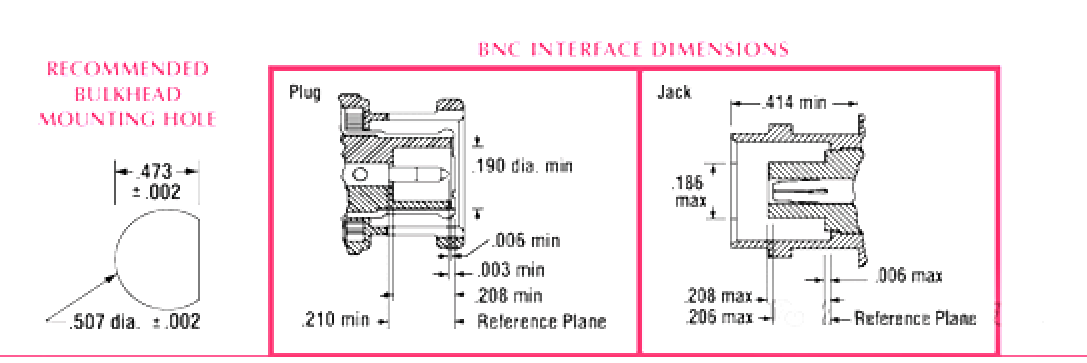

4.BNC连接器

        BNC连接器通常适用于较低频率的射频信号传输，频率范围从DC到4 GHz。BNC连接器的标准阻抗为50Ω或75Ω，并且使用快速锁定机制，通过旋转锁定，确保连接的稳固。BNC连接器常被应用于视频传输和测试设备中，比如多数示波器的端口。

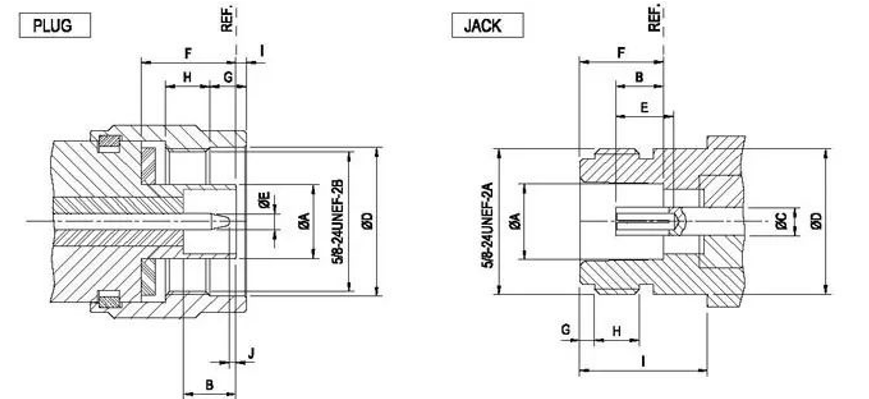

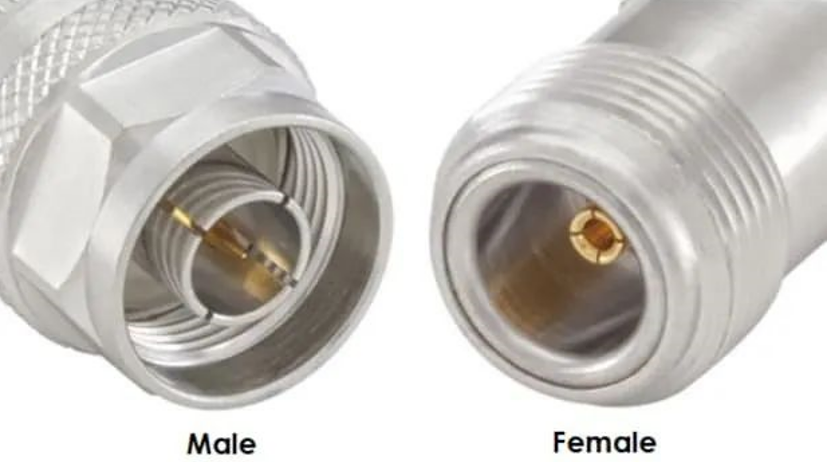

5.N型连接器

           N型连接器覆盖较宽的频率范围，通常从DC到11 GHz，某些高性能的可以达到18 GHz。N型连接器的特征阻抗一般为50Ω，采用螺纹连接方式。N型连接器的尺寸相较其他连接器较大，耐受功率也较大，约为SMA连接器的3到4倍。广泛应用于无线电发射器、接收器、卫星通信、军事通信系统以及各种微波设备中。
