射频同轴连接器知多少？

1.SMP连接器

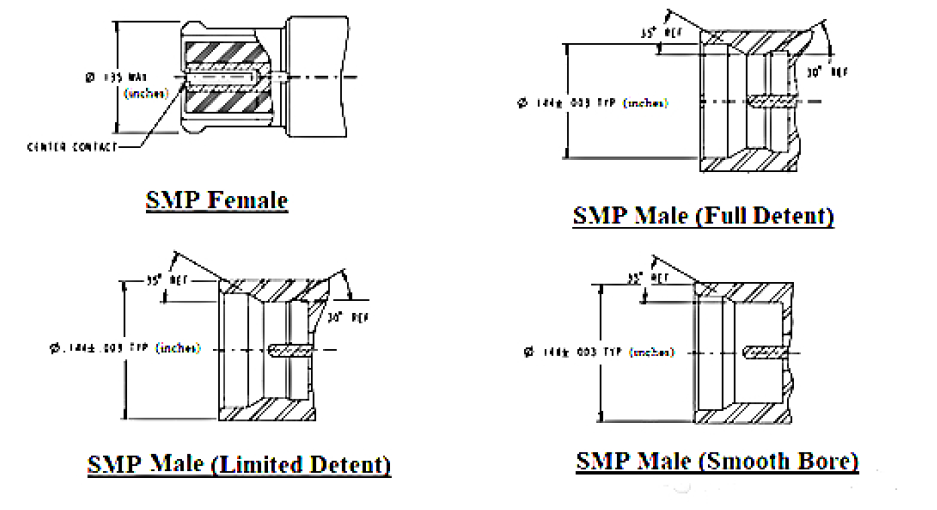

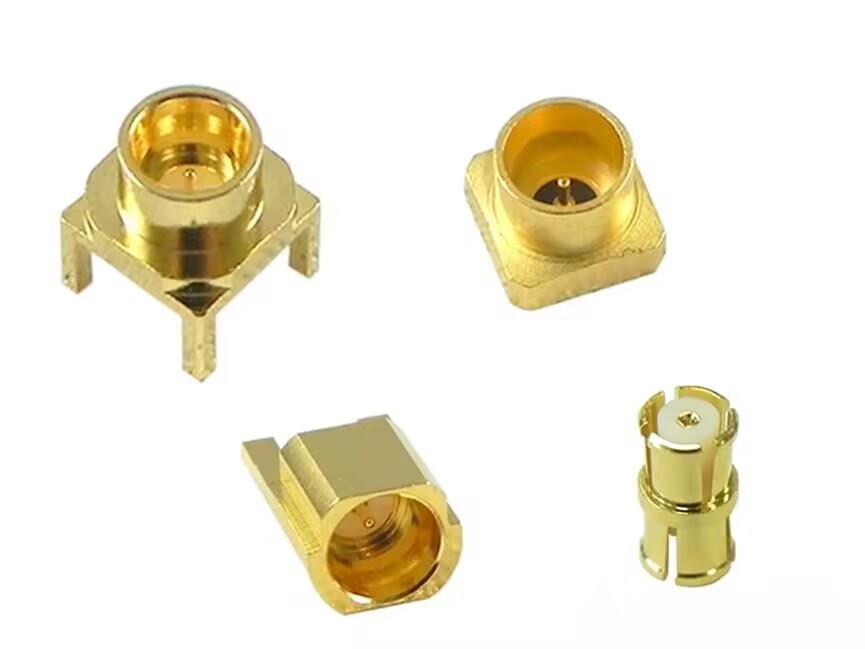

         SMP连接器漏了实在是不应该，因为这个也是特别常用的连接器。SMP的工作频率最高可以达到40GHz，特征阻抗一般为50Ω，采用推入锁紧式连接。SMP连接器的公头端有三种锁紧类型，分别是全擒纵、半擒纵和光孔式。如下图所示，不同锁紧类型内部的结构有差异，其紧固程度依次下降。SMP作为最常用的微型精密连接器，具有结构小巧实用，频率高，连接快速，抗震性强的特点，广泛应用于阵列天线、卫星通信、雷达等场合。SMP型连接器的小型版是SSMP连接器，是一种更小型的推入式同轴连接器，主要用于射频模块间的密排连接。

2.BMA连接器

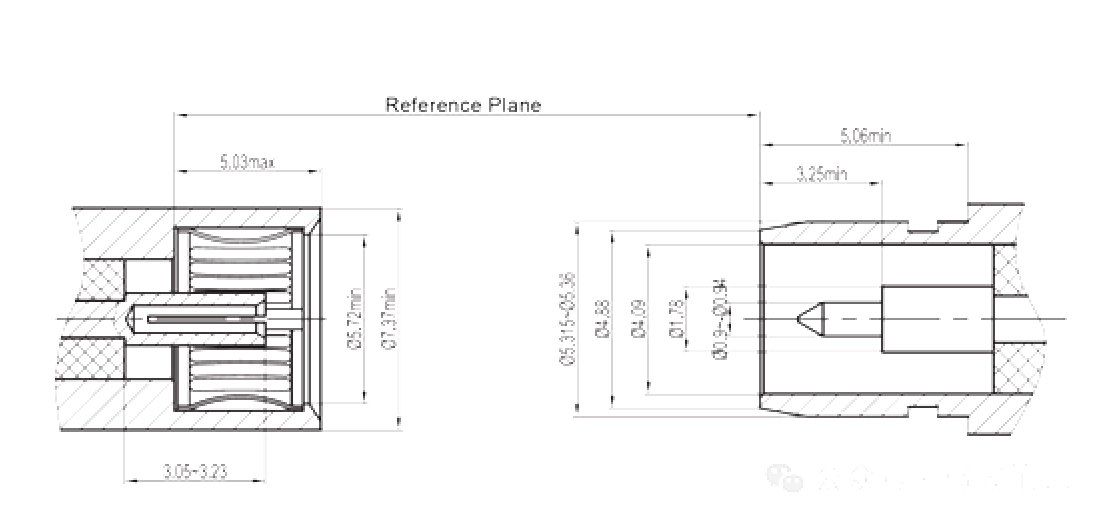

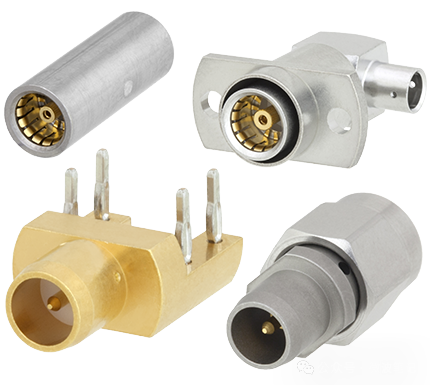

      BMA连接器的工作频率最高可以达到22GHz，特征阻抗一般为50Ω，采用推入锁紧式连接。BMA连接器主要应用在盲配、机架和面板连接、相控阵系统、射频背板和高速开关应用等。BMA的小型化版本是SBMA连接器，安装密度更高；其工作频率最高可以达到28GHz，具有体积小、频带宽、性能优越、对接方便等优点。

3.TNC连接器

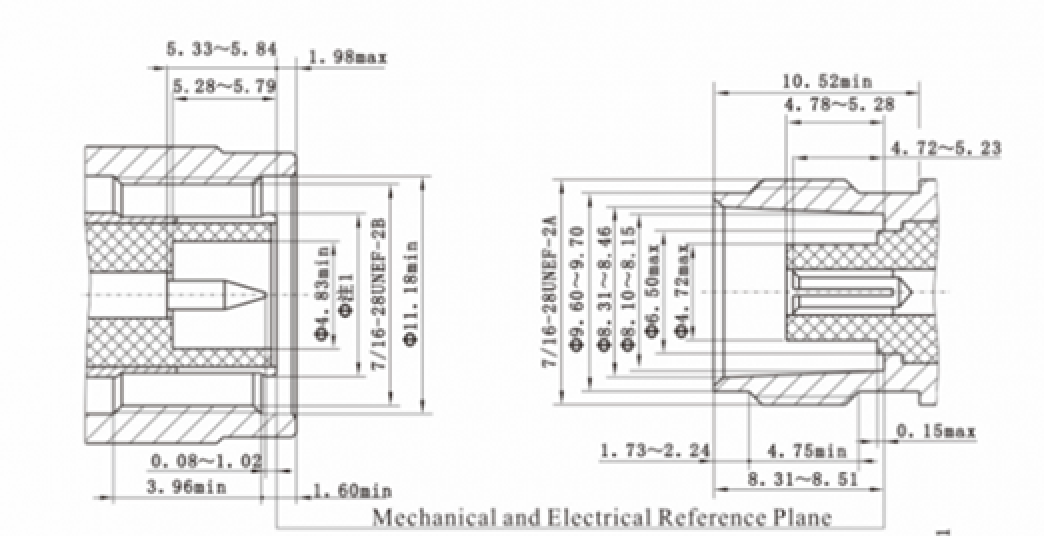

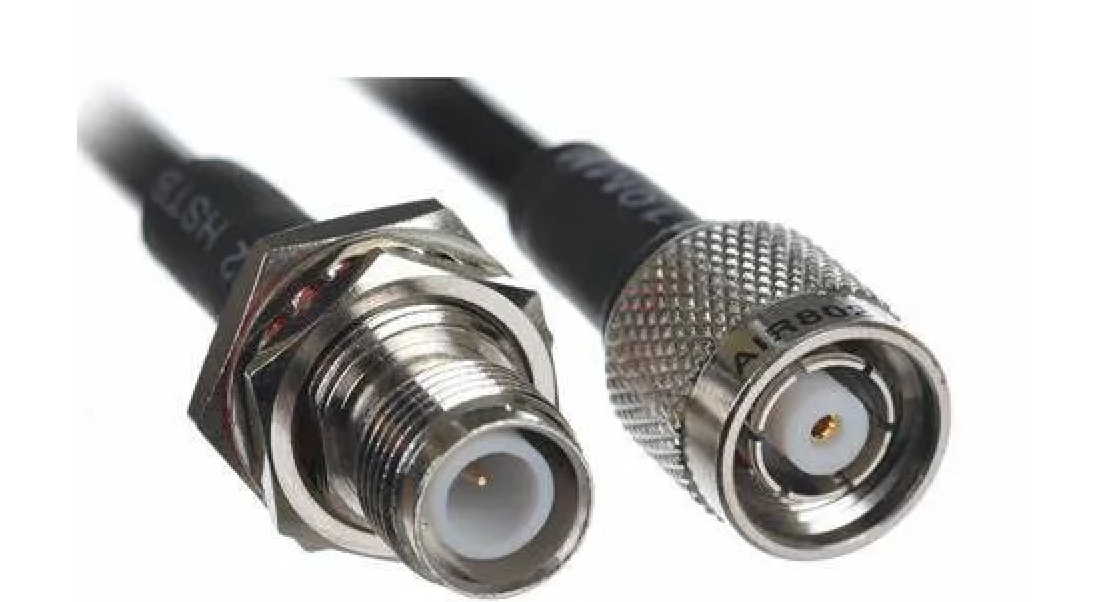

TNC 连接器是 BNC 连接器的螺纹版本，具有用于配接的螺纹，因此抗震性更强，高频性能也更好。TNC 连接器具有 50ohm 阻抗和75ohm 阻抗两种，最高工作频率为11GHz，主要用于电视、无线电、雷达、通信等领域。

4.UHF连接器

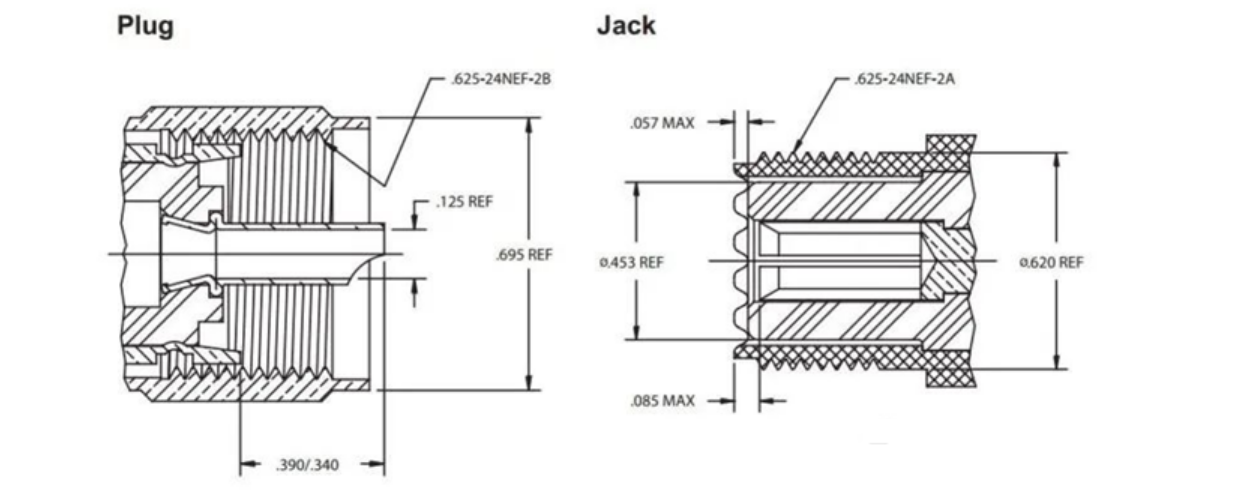

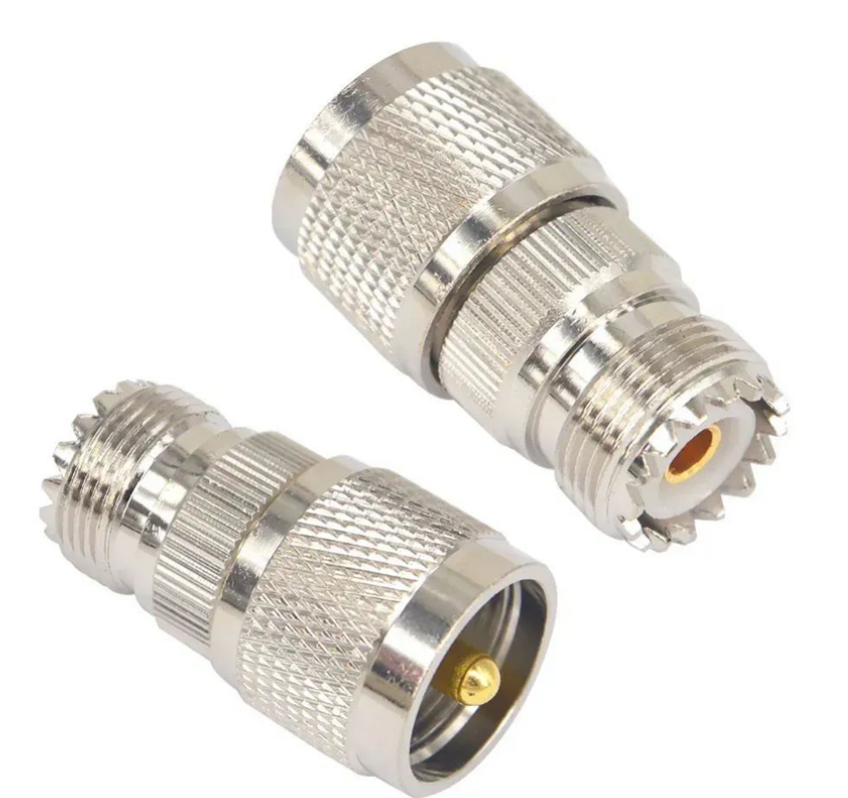

        前面第一篇的时候就提过，UHF连接器是最早的同轴连接器，从出现到现在已经近百年历史了。UHF连接器适用于100MHz以下频率使用，特征阻抗为50Ω，分为公头、母头或无极性等型式，采用螺纹紧固。

5.EIA系列连接器

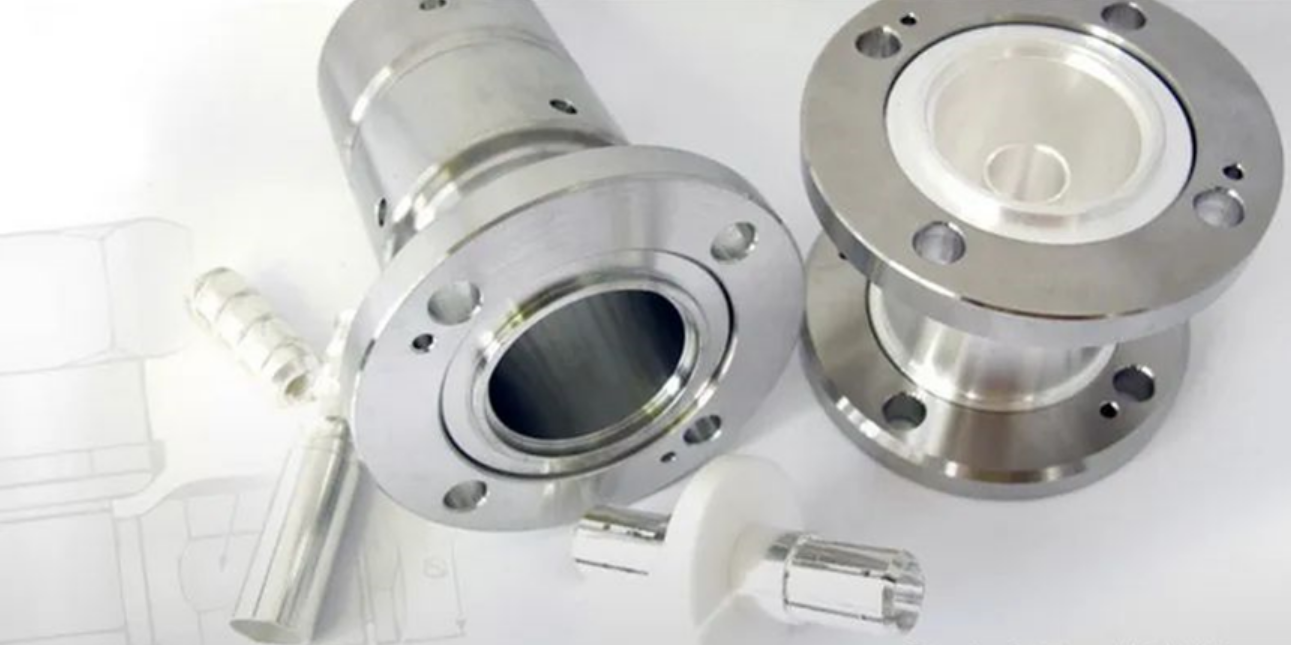

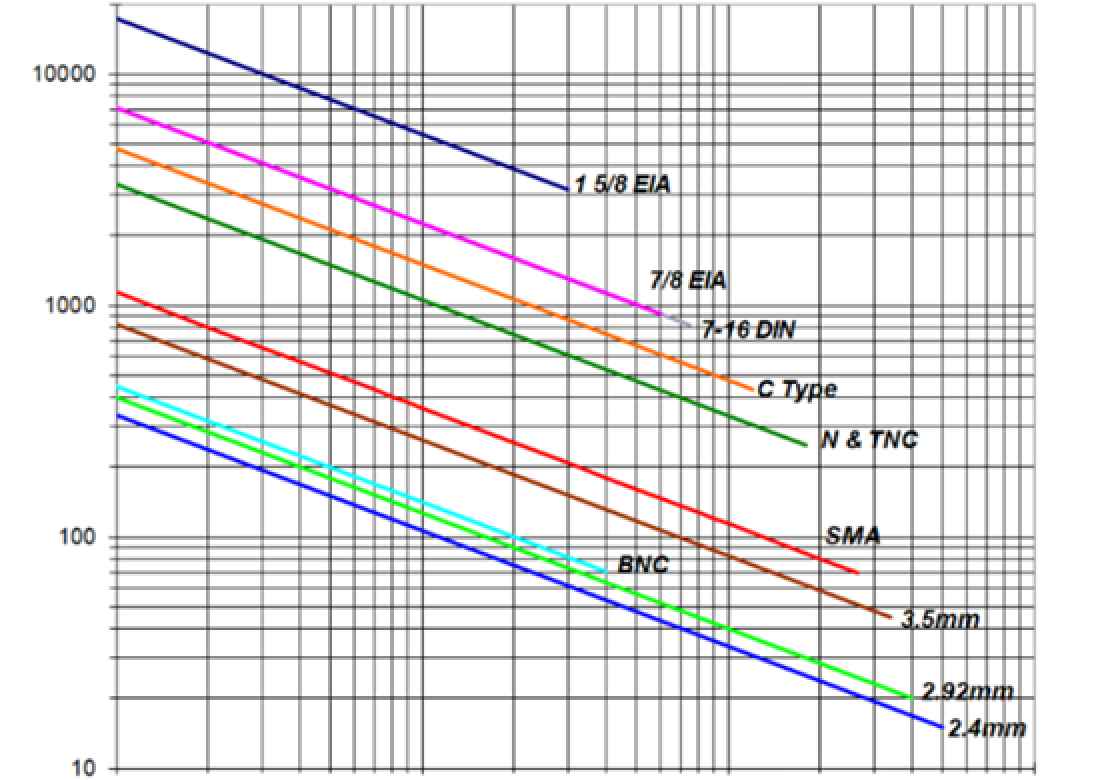

       EIA系列同轴连接器有EIA 7/8”（IF45）、EIA 1 5/8”（IF70）、EIA 3 1/8”（IF110）、EIA 4 1/2”和EIA 6 1/8”版本，它们由主体、带有各种螺栓圈的安装法兰组成。EIA连接器通常不被识别为公头或母头，因为其具有可拆卸的中心导体，可以被配置为公头或母头。该系列连接器工作频段最高可达3GHz，可承受极高的功率。下图是常用连接器的耐受功率，EIA 1 5/8”（IF70）在低频时最高耐受功率可达到10千瓦以上。此系列连接器一般用于低频大功率合成器件上使用。
